ISO 1940 tolerantsi kalkulaator: Praktiline juhend
Professionaalse tasakaalustamise keskmes ei ole mitte ainult vibratsiooni vähendamine, vaid ka tõendamine, et saavutatud kvaliteet vastab tööstusstandarditele. Just selleks on loodud Balanset-1A seadmesse integreeritud ISO 1940 tolerantsi kalkulaator.
Mis on tolerantsi kalkulaatori eesmärk?
Kalkulaator määrab rootori lubatud jääk-tasakaalustamatuse, lähtudes selle massist, töökiirusest ja nõutavast kvaliteedklasssist (G-klass). See võimaldab teil pärast korrigeerimist objektiivselt hinnata, kas tulemus vastab nõuetele.
Mida tähendavad G-klassid? (Praktilised näited)
ISO 1940 kohane G-klass (kvaliteediklass) on sisuliselt vibratsiooni "kiiruspiirang". Mida madalam on G-number, seda rangem on nõue ja seda vaiksemalt peab rootor töötama. Siin on mõned tüüpilised näited:
| Kvaliteediklass (G-klass) | Tüüpilised rootorid / Rakendusnäited |
|---|---|
| G 40 | Suurte, aeglaselt liikuvate laevade diiselmootorite väntvõllid |
| G 16 | Kiirelt liikuvate 4-taktiliste mootorite väntvõllid, purustid, põllumajandusmasinad (multšerid) |
| G 6.3 | Pumba tiivikud, tööstuslikud ventilaatorid, ventilaatorirattad, kardaanvõllid, tööpinkide komponendid |
| G 2.5 | Turbiinid (gaasi- ja auru-), kompressorid, lihvimismasinate spindlid, kiired elektrimootorid |
| G 1.0 | Täppislihvimisspindlid, güroskoobid |
Proovige ise!
Kasutage meie tasuta online-tolerantsi kalkulaatorit meie peamisel veebisaidil, et kiiresti määrata oma konkreetse rootori jaoks vajalik tasakaalustuskvaliteet.
Kasuta online-kalkulaatorit koheKuidas kalkulaatorit kasutada: Samm-sammult
1. Parameetrite sisestamine

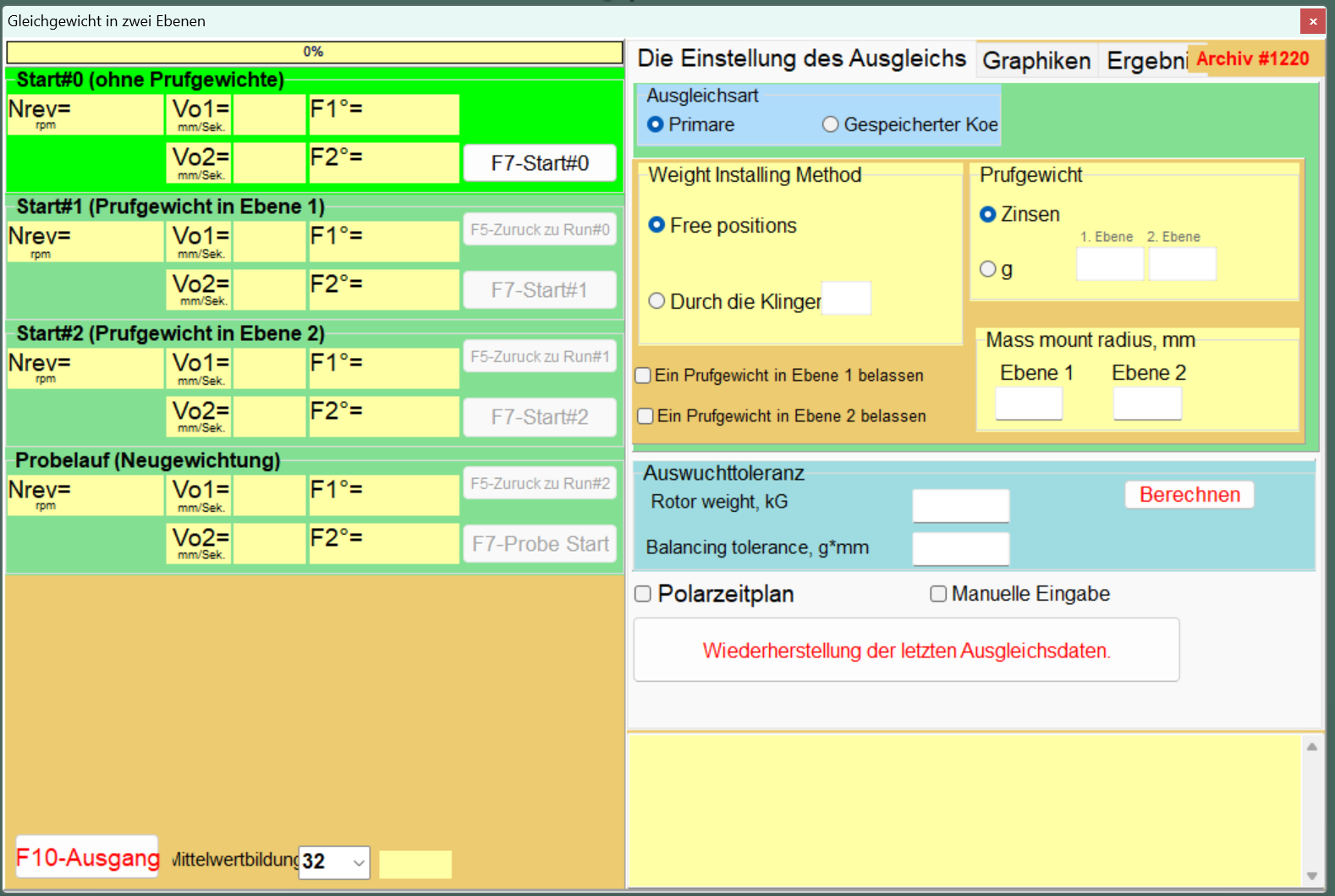

Avage Balanset-1A tarkvaras aken "Balancing tolerance calculation". Siin peate sisestama järgmised parameetrid:
- Rootori mass (Rotor mass): Tasakaalustatava rootori kaal.
- Töökiirus (Rotor speed): Pöörlemiskiirus, millega masin tavarežiimis töötab.

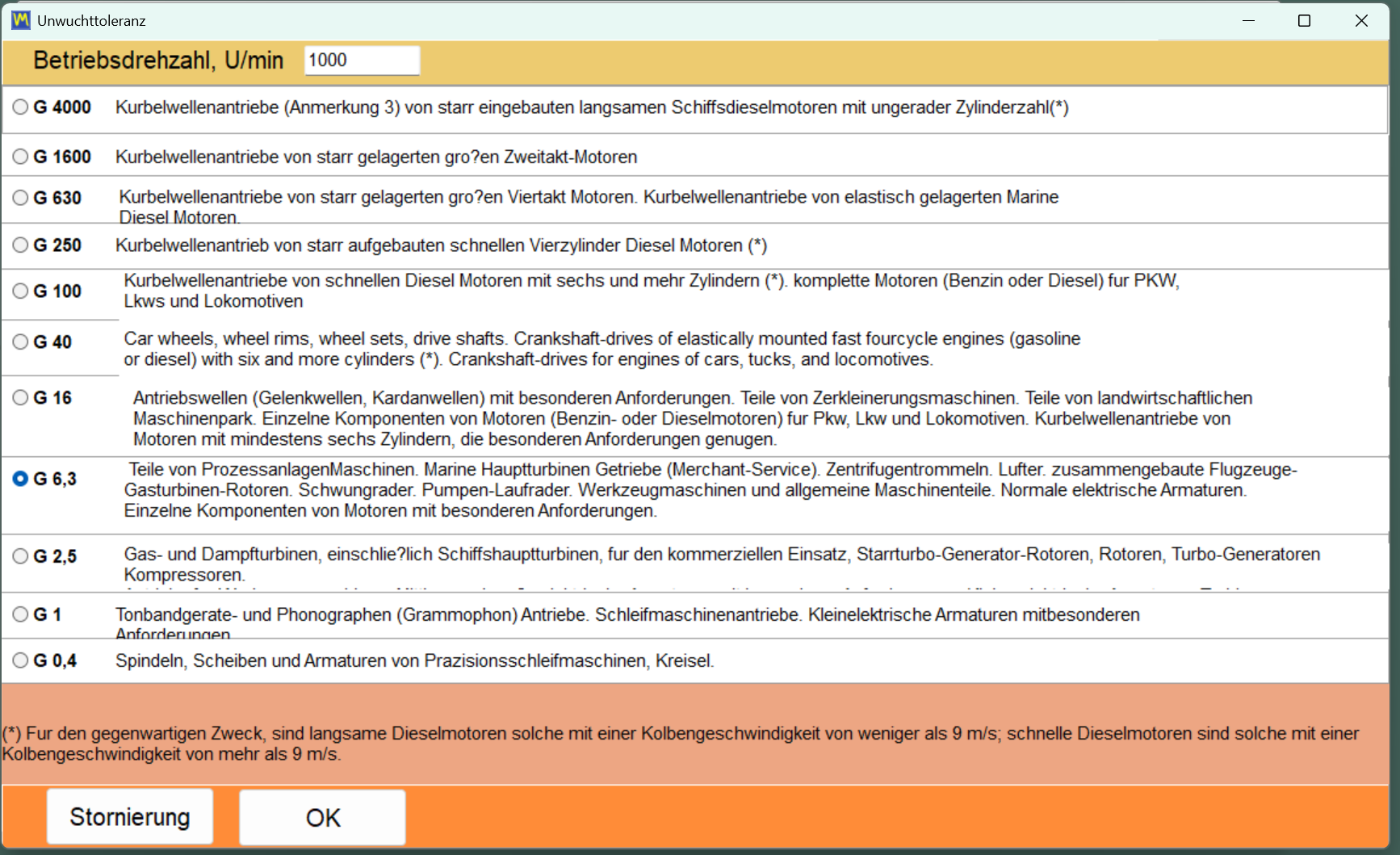

- Kvaliteediklass (Balance quality grade): Valige vastav G-klass vastavalt ISO 1940-le (nt G 6.3 pumpadele, G 2.5 väntvõllidele).
- Raadius (Radius): Raadius, millele korrektsioonimassid paigaldatakse.

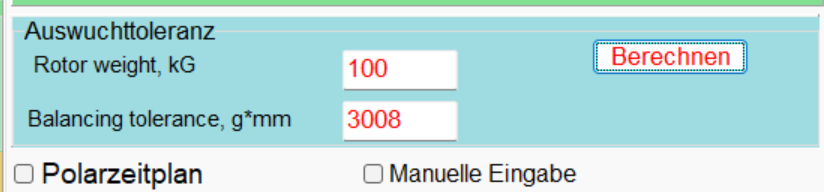

2. Tulemuste arvutamine ja tõlgendamine
Pärast nupule "Calculate" klõpsamist kuvab tarkvara tulemused:
- Lubatud jääk-tasakaalustamatus (Permissible residual unbalance): Maksimaalne lubatud jääk-tasakaalustamatuse väärtus, sageli gramm-millimeetrites (g·mm).
- Lubatud ekstsentrilisus (Permissible eccentricity): Vastav maksimaalne massikeskme nihe.
Võrrelge seda sihtväärtust tegeliku väärtusega, mida seade pärast tasakaalustamist näitab. Kui teie tegelik väärtus on sihtväärtusest väiksem või sellega võrdne, vastab teie töö tööstusstandardile.
3. Ühikud ja valikud
Tarkvara pakub täiendavat paindlikkust. Saate näiteks arvutuste jaoks ühikuid kohandada, mis on eriti kasulik dokumenteerimisel.
Integreeritud kalkulaatori eelised
- Professionaalne kvaliteedikontroll: Te ei paku mitte ainult "vaikset" rootorit, vaid sellist, mis vastab tõendatult rahvusvahelistele standarditele.
- Automatiseeritud tõhusus: Pole vaja käsitsi tabelitest andmeid otsida. Kõik arvutused tehakse koheselt ja vigadeta.
- Usaldusväärne dokumentatsioon: Tulemused saab otse teie tasakaalustamisaruannetesse üle kanda.
ISO 1940 tolerantsi kalkulaatori integreerimine muudab Balanset-1A võimsaks tööriistaks kõigile, kes väärtustavad täpset ja standarditele vastavat tasakaalustustööd.
