5 tööstuslike ventilaatorite vibratsiooni põhjust ja nende kõrvaldamine

Põhjus 1: Tiiviku tasakaalustamatus (kõige levinum)

Foto 1. Tööstuslike ventilaatori tasakaalustamine käigus: laagritele paigaldatud vibratsiooniandurid, võllile suunatud lasertathhomeeter ja diagnostikaandmed tahvelarvutis

Tasakaalustamatus on massijaotuse ebaühtlus tiiviku ümber seoses pöörlemisteljega. Isegi väike massinihke toob kaasa löögi: osa mootori energiast ei lähe õhu liigutamiseks, vaid kere vibreerimiseks.

Kuidas tasakaalustamatus tekib:

• Materjali kogunemine: töö käigus koguneb labad tolm, mustus ja protsessisaadused, mis nihutavad raskuskeskme
• Ebaühtlane kulumine või korrosioon: labade kulumine toimub erineva kiirusega, eriti abrasiivsetes keskkondades
• Remonditud: üksikute labade asendamine või keevitusremont ilma järgneva tasakaalustamiseta hävitab tehase tasakaalu
• Tasakaalustusraskuste kaotamine: varem paigaldatud raskused võivad vibratsiooni või korrosiooni tõttu lahti tulla

Tasakaalustamatuse sümptomid:

• Tugev kere vibratsioon, eriti märgatav kõrgematel kiirustel
• Madalsagedusmüra, mis kandub alusesse
• Laagrite ülekuumenemine (üle 60–70°C)
• Sagedane laagrite vahetus

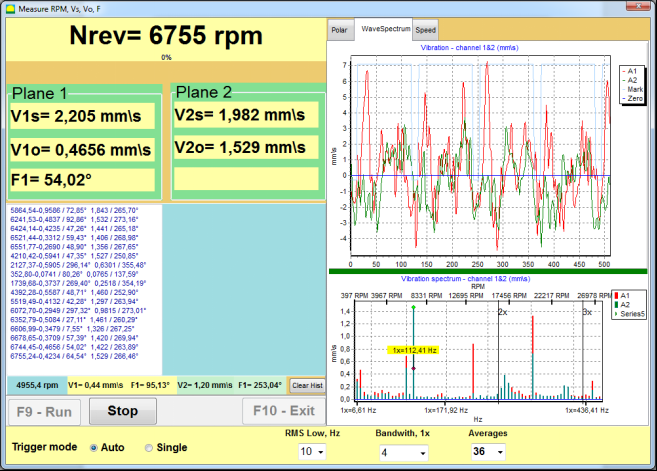

Joon. 1. Tasakaalustamatuse diagnostika: kui üldvibratsioon (V1s) on ligikaudu võrdne pöörlemissagedusel esineva vibratsiooniga (V1o), on peamine põhjus tiiviku tasakaalustamatus

Lahendus:

Tiiviku dünaamiline tasakaalustamine. Kaasaegsed kaasaskantavad vibratsioonianalisaatorid (näiteks Balanset-1A) võimaldavad tasakaalustada tiiviku otse töökohta, ilma ventilaatorit lahti võtmata.

Foto 2. Vibratsioonanalüüs proovikoormusega, pöörlemiskiirus ~2960 p/min

Insener paigaldab vibratsiooniandurid laagritugede külge ning optilise kiirusanduri võllile. Pärast mõningaid mõõtmisi arvutab seade välja korrektsioonikaalu täpse asukoha ja massi. Kogu protsess võtab aega 1–2 tundi.

Põhjus 2: Kulunud või kahjustatud laagrid

Foto 3. Aspiratsiooniventilaatori tiiviku tasakaalustamine: töö tehakse otse kohapeal, ilma seadmeid lahti võtmata

Laagrid on iga ventilaatori kriitiliselt oluline komponent. Statistika kohaselt on kuni 80% laagririkketest põhjustatud tasakaalustamis- või joondamisprobleemidest. Samas võivad kulunud laagrid ise olla vibratsiooni allikaks.

Defektsete laagrite sümptomid:

• Kõrgsageduslik müra (sahin, sumisemine), mis ei ole seotud pöörlemissagedusega
• Laagrukoja kõrgenenud temperatuur
• Vibratsioon ei vähene pärast tasakaalustamist
• Vibratsioonispektris ilmuvad tipud mittesünkroonsatel sagedustel (BPFO, BPFI, BSF)

Kuidas eristada tasakaalustamatusest:

Tasakaalustamatuse puhul esineb vibratsioon peamiselt pöörlemissagedusel (1×). Laagridefektide puhul esineb vibratsioon karakteristlikel "laagri" sagedustel, mis EI ole võlli kiiruse kordsed.

Lahendus:

Laagrite vahetus. Pärast vahetust on soovitatav teha tasakaalustamine, kuna uute laagrite paigaldamine võib süsteemi tasakaalu muuta.

Põhjus 3: Võllide vale joondus

Vale joondus tekib siis, kui ventilaatorivõlli ja mootori võlli pöörlemisteljed ei kattu. See tekitab laagritele ja haagistusele lisakoormuse ning põhjustab vibratsiooni.

Vale joonduse tüübid:

• Paralleelne: teljed on paralleelsed, kuid nihutatud
• Nurk: teljed lõikuvad nurga all
• Kombineeritud: mõlema tüübi segu (kõige levinum juhtum)

Vale joonduse sümptomid:

• Suur vibratsioon 2-kordsel pöörlemissagedusel (teine harmooniline)
• Kõrgenenud aksiaalvibratsioon (piki võlli)
• Haagistuse ülekuumenemine
• Haagistuse ja laagrite kiire kulumine

Lahendus:

Laserjoondumine. Kaasaegsed laserjoondamissüsteemid võimaldavad võlle joondada kümnendike millimeetrite täpsusega. Pärast joondamist on soovitatav teha kontroll-vibratsioonimõõtmine.

Loe lähemalt: Võllide joondamine ja miks tasakaalustamine ilma selleta ei aita

Põhjus 4: Mehaaniline lõtk või aluse kahjustus

Mehaaniline lõtk on konstruktsiooni ühenduste jäikuse vähenemine. Põhjusteks on leevendunud kinnituspoldid, praod aluses ning suurenenud kliirensid laagriopistetes.

Lõtku sümptomid:

• Mitu harmoonikut vibratsioonispektris (1×, 2×, 3×, 4×...)
• Spekter näeb välja nagu tippude "mets"
• Vibratsioon on ebastabiilne käivitusest käivitusse
• Nähtav kõikumine või lõtk

Lahendus:

1. Kontrollige hoolikalt kõiki poldiühendusi
2. Pingutage aluse ankurpoldid
3. Kontrollige raami praode olemasolu ja parandage need
4. Kontrollige laagropisteid

Kui lõtk on kõrvaldatud, selgub sageli, et just see — mitte tasakaalustamatus — oligi vibratsiooni tegelik põhjus.

Põhjus 5: Struktuurne resonants

Resonants tekib siis, kui ventilaatori tööpöörlemiskiirus ühtib (või on lähedane) konstruktsiooni ühe oma sagedusega. Sellisel juhul tekitab isegi minimaalne tasakaalustamatus äärmiselt suurt vibratsiooni.

Resonantsi sümptomid:

• Vibratsioon tõuseb järsult teatud pöörlemiskiirusel
• Kiiruse muutmine ±100 p/min võrra võib muuta vibratsiooni 5–10 korda
• Vibratsioonifaas nihkub 180° resonantsi läbimisel
• Näidud on ebastabiilsed isegi konstantsel kiirusel

Lahendus:

Tasakaalustamine resonantsitsoonis on standardmeetoditega praktiliselt võimatu. Tuleb:

• Muuta ventilaatori tööpöörlemiskiirust (võimalusel)
• Muuta konstruktsiooni jäikust (tugevdada raam, muuta toesid)
• Kasutada erifaasilisi tasakaalustamismeetodeid

Enesediagnostika kontrollnimekiri

Enne spetsialisti kutsumist tehke lihtne kontroll:

Reaalne juhtum: betoonitoodete tehas

See näide illustreerib selgelt, et ventilaatori tasakaalustamine ei ole kulu, vaid väga kasumlik investeering seadmete töökindlusse.
