Purustajate ja jahvatite tasakaalustamine: töö äärmuslikes tingimustes
LühidaltPurustajate ja veskite rootoreid tasakaalustatakse tegeliku seisukorra, mitte ajakava järgi: pärast vasarate või löökelementide vahetust, vibratsiooni ilmnemisel ja iga 3–6 kuu tagant. Puhasta esmalt kogu kogunenud materjal ja vaheta vasarad vastastikuste paaridena kuni 100 g erinevusega või täiskomplektina.
Millal see kehtib
- Pärast purustusvasarate või löökelementide vahetamist
- Kui ilmneb tugev vibratsioon või vundamendipraod
- Perioodiliselt iga 3–6 kuu tagant seisukorra järgi
- Ebaühtlane vasarakulumine või katkised tööosad
Millal see ei kehti
- Tasakaalustage tegeliku seisukorra, mitte kindla ajakava järgi
- Puudub mõte puhastamata või kahjustatud rootori puhul
- Korrektsioonimassid peavad taluma löökkoormusi
Eripärad: purustusseadmed töötavad kõige nõudlikumates tingimustes — löökkoormused, abrasiivne kulumine ja materjali kogunemine. Tasakaalustamine nõuab siin erilist lähenemist.
Sissejuhatus
Purustajad ja jahvatid kuuluvad käitamise seisukohalt kõige nõudlikumate seadmete hulka. Nende rootorid töötavad pideva löökkoormuse all, kannatavad äärmusliku abrasiivse kulumise all ja kogevad töödeldava materjali kogunemist.
Põhiprobleem: tasakaalutus ei ole siin staatiline — see muutub pidevalt, kui tööosad (vasarad, löökelemendid, noad) kuluvad või purunevad.
Purustusseadmete tüübid

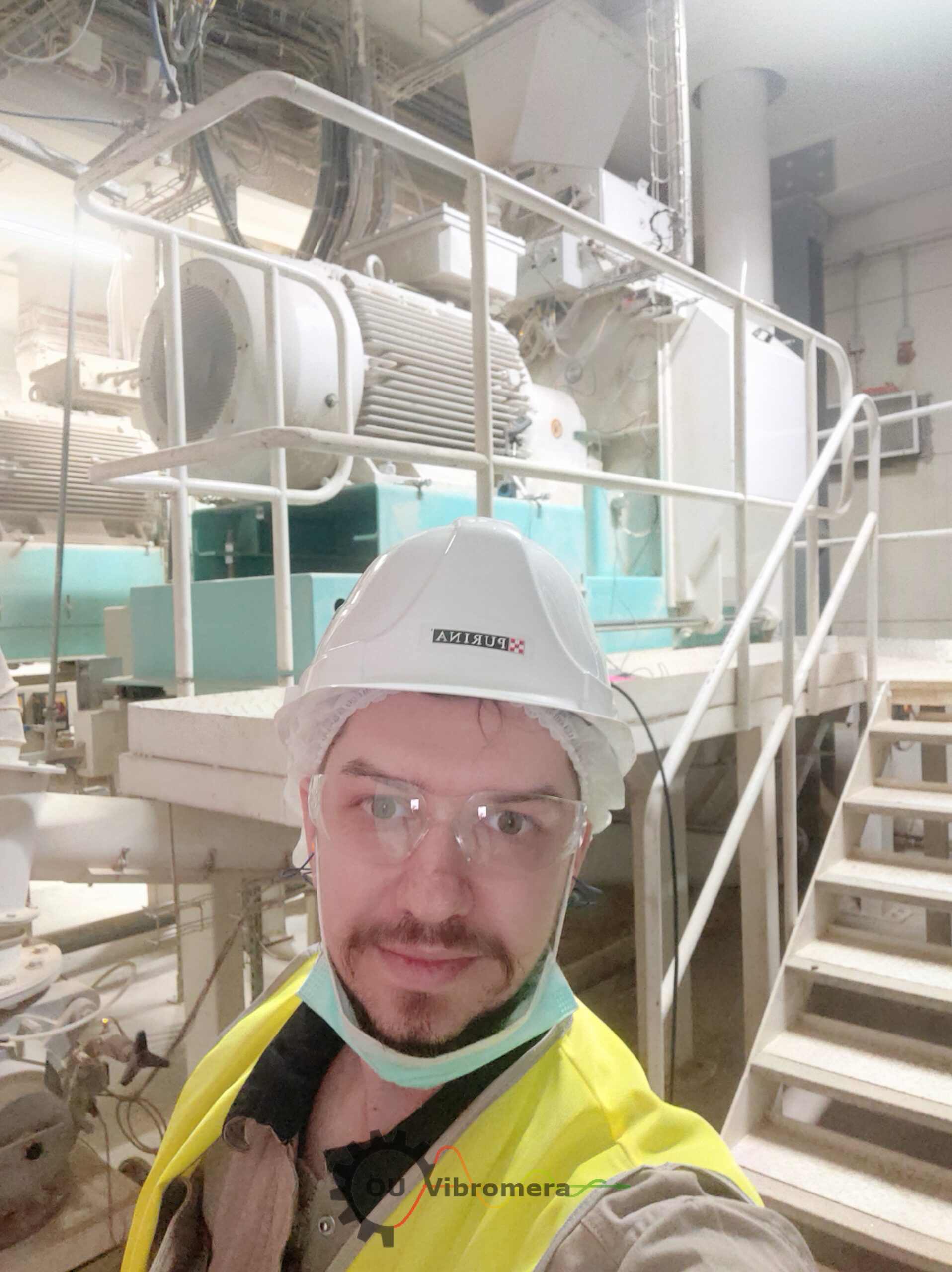

Foto 1. Purustaja tasakaalustamine toiduainetööstuse tehases: seadme ettevalmistamine vibratsioonidiagnostikaks ja tasakaalustamiseks tootmistingimustes
1. Vasarpurustid
Konstruktsioon: rootor koos liigendkinnitusega vasaratega, mis liiguvad vabalt oma telgedel.
Tasakaalutuse probleemid:
- Ebaühtlane vasarakulumine — üks võib kuluda rohkem kui teised
- Vasara purunemine — äkiline massikadu tekitab tugeva tasakaalutuse
- Materjali kogunemine — märg või kleepuv toode kinnitub ebaühtlaselt
2. Löökpurustid ja -veskid
Konstruktsioon: rootor koos jäigalt kinnitatud löökelementide või nugadega.
Tasakaalutuse probleemid:
- Ühepoolne kulumine — abrasiivse materjali töötlemisel
- Killustumine ja praod tööosades
- Metallilöögid — need võivad löökelementi paindutada või murda
Purustusseadmete spetsiifilised probleemid
Probleem 1: äärmuslik ja ebaühtlane kulumine
Põhjus: abrasiivne materjal (maak, kruus, kivisüsi) kulutab tööosad kiiresti maha. Kulumine on ebaühtlane materjali ebaühtluse ja toitmisrežiimi tõttu.
Tagajärjed: tasakaalutus kasvab kiiresti. Kui vasar kaalus 5 kg ja kaalub pärast kuu aega tööd 4,5 kg, on see rootori jaoks juba tõsine tasakaalutus.
Purustajate tasakaalustamise eripärad

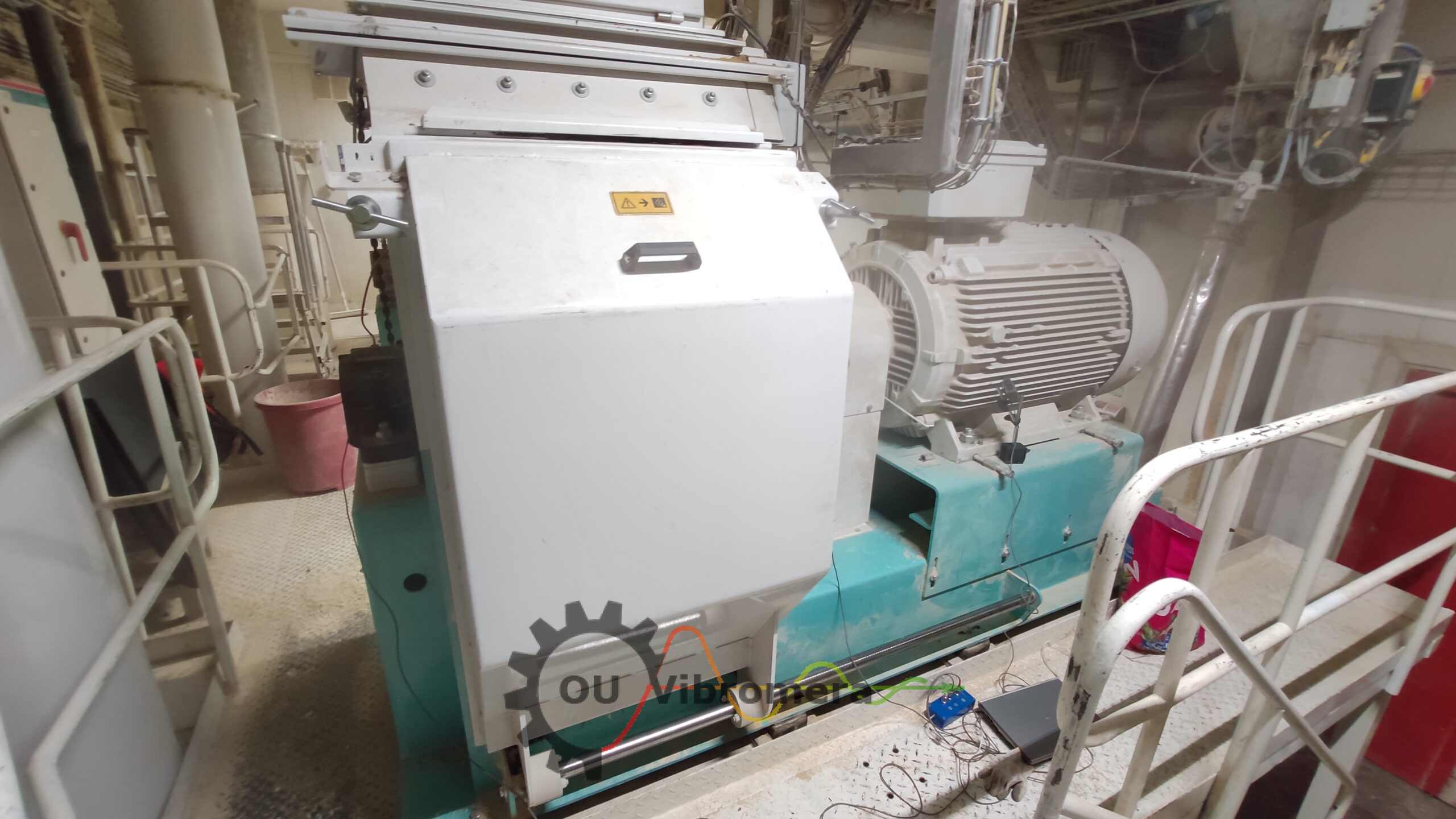

Foto 2. Purustaja tasakaalustamine: laagritugedele kinnitatud vibratsiooniandurid mõõtmiste ajal tasakaalutuse määramiseks
Ettevalmistus: kriitiliselt tähtis!
- Rootori puhastamine: eemaldage KÕIK, mis on kogunenud. Kasutage kaabitsaid, survevett ja suruõhku
- Vasarate/löökelementide inspekteerimine: kontrollige IGA elemendi terviklikkust. Praod või killud tähendavad väljavahetamist
- Kinnituste kontroll: pingutage kõik poldid. Purustajad töötavad löökidega, mistõttu kinnitused lõtvuvad
- Vundament: kontrollige ankurpolte. Löökkoormused võivad need lõdvendada
Praktilised soovitused
Kontrollnimekiri enne purustaja tasakaalustamist
- Puhastus: rootor puhastatud kogu kogunenud materjalist (100%)
- Inspektsioon: kõik vasarad/löökelemendid terved, praod puuduvad
- Komplektsus: vasarate arv vastab konstruktsioonile
- Sümmeetria: vahetage vasarad paarikaupa vastastikku (uue ja kulunud vasara massivahe kuni 100 g) või täiskomplektina; kui täiskomplekti pole, paigutage ülejäänud vasarad rootoril sümmeetriliselt
- Rootori kinnitused: poldid pingutatud, kiilud paigas
- Laagrid: lõtku ega ülekuumenemist pole, määrdeaine korras
- Vundament: ankurpoldid pingutatud, praod puuduvad
Praktiline juhtum: purustaja betoonitoodete tehases
Algolukord
Objekt: vasarpurusti kruusa purustamiseks
Probleem: tugev vibratsioon (12 mm/s), müra, praod vundamendis
Põhjus: 3 vasarat 24-st purunenud, ülejäänud ebaühtlaselt kulunud
Tehtud tööd
- Seisake purusti, eemaldage kaitsekatted
- Inspekteerige rootorit — leiti 3 purunenud vasarat
- Vahetage KOGU vasarakomplekt (24 tükki) uute vastu
- Tasakaalustage rootor oma laagrites Balanset-1A abil
- Tugevdage vundamenti (tugevdage betooniga)
Tulemus
- Vibratsioon vähenes 12-lt 2,8 mm/s-le (normi piires)
- Müra vähenes ~15 dB võrra
- Tootlikkus tõusis 8%
Majandusnäitajad
Kulud:
- Vasarakomplekt (24 tükki): 7200 €
- Tasakaalustamine: 1400 €
- Vundamendi tugevdamine: 1800 €
- KOKKU: 10 400 €
Aastane kasu:
- Välditud seisak: 15 päeva × 3200 € = 48 000 €
- Laagrite eluiga kolmekordistus: kokkuhoid 4800 €/aastas
- 8% tootlikkuse tõus: +14 000 €/aastas lisakasumit
- Kogukasu: 66 800 €/aastas
ROI: 66 800 € / 10 400 € = 6,4× (tasuvusaeg 2 kuud)
Kokkuvõte
Purustusseadmete tasakaalustamine on töö äärmuslikes tingimustes, mis nõuab erilist lähenemist. Peamised eduprintsiibid on:
- Põhjalik ettevalmistus: puhastamine, inspekteerimine ja kulunud elementide vahetamine paarikaupa või täiskomplektina
- Usaldusväärsed kinnitused: korrektsioonimassid peavad taluma löökkoormusi
- Regulaarsus: tasakaalustage tegeliku kulumise, mitte ainult ajakava järgi
- Terviklik lähenemine: vibratsioon + vundament + laagrid + ajam
Õige lähenemise korral tasub purustaja tasakaalustamine end ära 2–3 kuuga, hoides ära seisakuid ja pikendades seadme eluiga.
